产品描述
一、设备

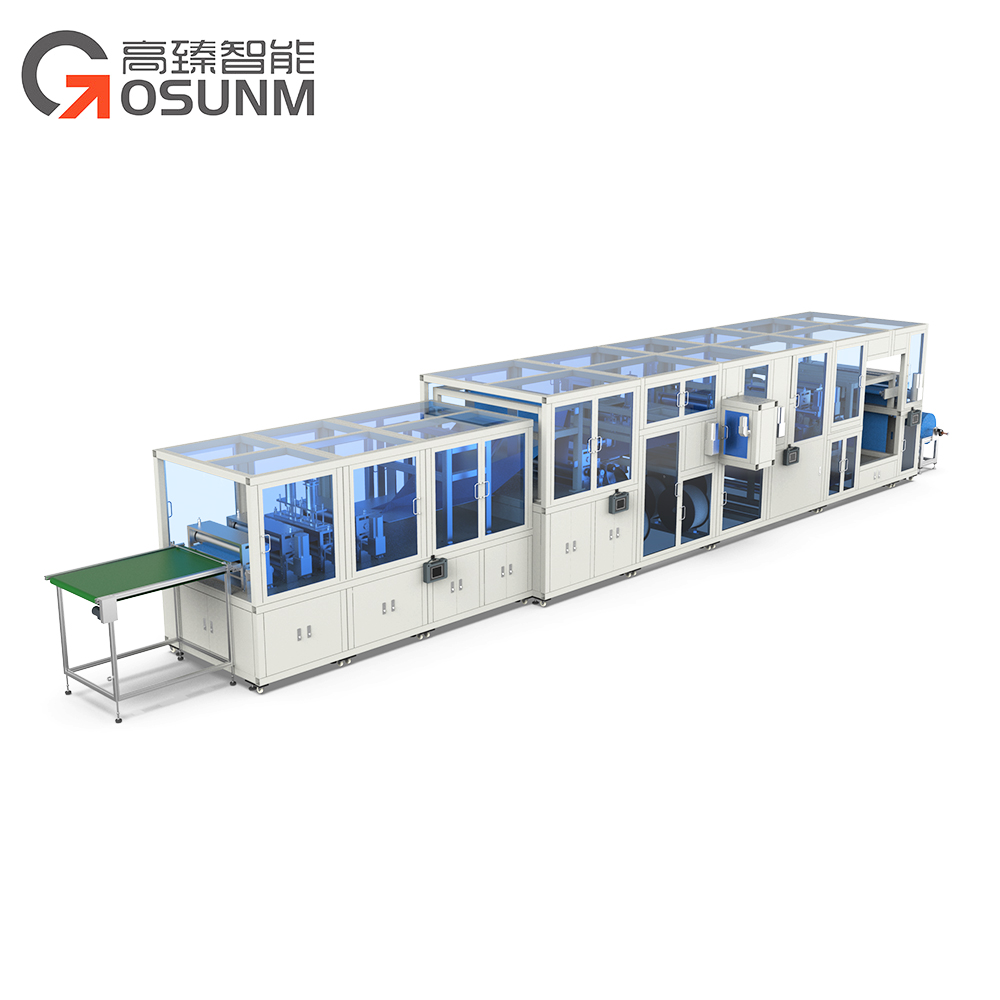

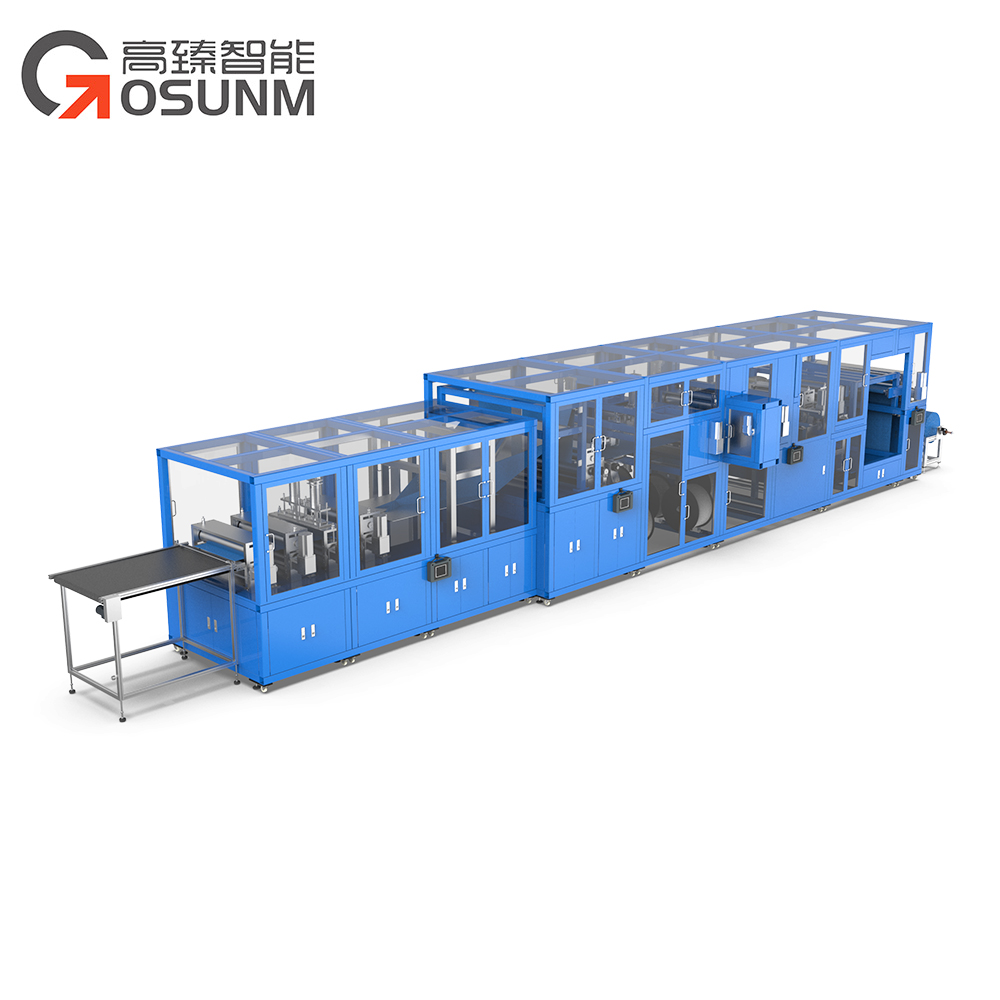

1.全自动手术服本体机 1台
2.衣身无纺布料放料位(含张力、纠偏机构) 1套
3.牵引机构 7套
4.SMS层布料放料位(含张力、纠偏机构) 1套
5.SMS层布料滚切机构 1套
6.SMS层布料喷胶机构(含4组喷头)1套
7.SMS层布料吸力送料输送 1套
8.边缘折叠焊接机构 1套
9.系带放料位/系带折叠焊接机构/系带拉带机构/系带衣身焊接机构 各6套
10.领口冲切机构 1组
11.衣身折叠机构 1套
12.肩膀位滚焊机构 1套
13.衣身滚切机构 1套
14.出料输送 1套
二、设备技术参数:
1.机器尺寸:约L14800W3600H2500mm(拆解后最小运输体积L2100W1600H2500mm)

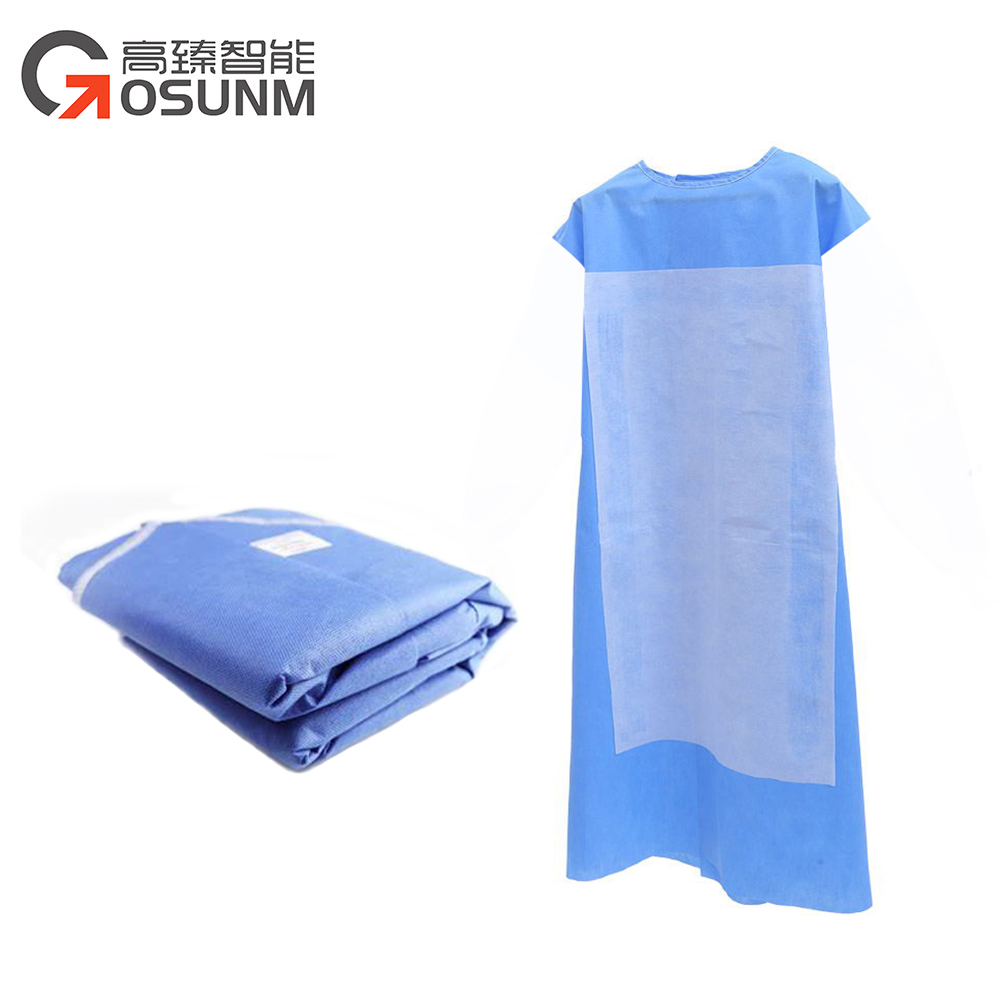

2.成品尺寸:衣身约L1200mmW700,4条长系带约600mm,用于人型带焊接的段系带长约55mm,系带宽度约20mm(对折焊接后,原宽40mm),总波动±5%;
3.用料规格:
-衣身无纺布W1500mm(即为卷料宽度),外直径≤500mm,内直径76mm,重量70KG内,克重40-60g/㎡
-SMS层布料W500mm(即为卷料宽度),外直径≤500mm,内直径76mm,重量70KG内,克重25-50g/㎡
-系带宽度40mm,外直径≤500mm,内直径76mm,卷料宽度≤250mm,重量10KG内,克重40-60g/㎡
-热熔胶:M-898C/CM898C热熔胶(存储温度40℃以下,建议操作温度140℃至180摄氏度,具体视环境速度等综合因素而定)
三、设备工艺流程:
卷料自动进料→SMS布料自动裁切→SMS布料自动喷胶→SMS布料自动贴合→边沿自动折叠焊接→系带自动对折焊接→对折焊接后的系带自动焊到衣身上→领口自动冲切→布料自动折叠→肩膀位自动滚焊→衣身自动滚切→完成
